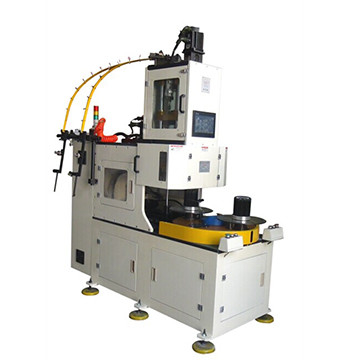

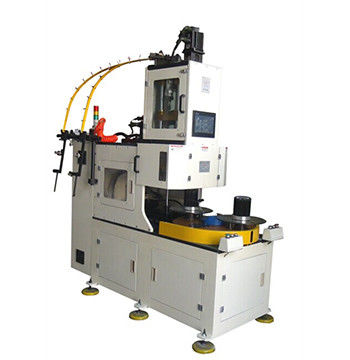

Automatyczna maszyna do nawijania cewek do silnika indukcyjnego prądu przemiennego

Automatyczna maszyna do nawijania cewek do silnika indukcyjnego prądu przemiennego

Ta maszyna jest używana głównie do uzwojenia stojana z 2 biegunami.Jeden stojan będzie uzwojony w każdym cyklu, co znacznie poprawi wydajność produkcji, automatyczne ładowanie i usuwanie formy, aby zmniejszyć sztuczną pracochłonność.Proces nawijania może realizować stukanie (5 razy), funkcje mocowania, skok i kąt obrotu skoku dźwigni widelca muchowego można regulować w określonym zakresie w zależności od potrzeb.Całkowita rama ze stopu aluminium (obróbka utleniania anodowego) z importowaną ochroną akrylową.Elektryczność jest kontrolowana głównie przez PLC, wyświetlacz i przetwornicę częstotliwości.Bezpieczne i niezawodne ustawienie, wyświetlacz.

Główna funkcja i charakterystyka maszyny

Themaszyna do nawijania cewek silnika elektrycznegoto dwustanowiskowa automatyczna maszyna do nawijania pionowego, gramofon ma konstrukcję dwustanowiskową.Przyjmuje system serwomechanizmów do obracania i indeksowania formularza transferu.

Potrafi dokładnie nawijać cewki na widełkowe koło zamachowe i łatwo przenosić cewkę do wkładarki cewki, z wysoką wydajnością i doskonałym efektem nawijania.

Każdymaszyna do nawijania cewekma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.

Cały zestaw oprzyrządowania można zmienić, a zajmuje to około 15 minut.

Wrzeciono główne jest sterowane przez serwomotor.Dokładność liczby zwojów cewki wynosi ±1 obrót.

PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zatopionego oprzyrządowania, prędkość zatopionego oprzyrządowania i kierunek nawijania.

Wrzeciono X i Y haka do drutu i przecinaka do drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i drutu ołowianego.

Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.

Pozwól, aby dwa druty uzwojone były jednocześnie.

I jest wyposażony w funkcję wyświetlania dynamicznych skrętów, rzeczywistych skrętów, ustawionych skrętów, przyczyn awarii i samokontroli pozycji.

Bez uszkodzeń emalii i pęknięć drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.

Theautomatyczna maszyna do nawijania ceweknie ma wyraźnych wibracji i hałasu.

(1) Główne dane techniczne

(2) Zastosowanie

Ta maszyna jest odpowiednia do uzwojenia cewek 2-biegunowych, 4-biegunowych i 6-biegunowych.

(3) Główna funkcja i charakterystyka maszyny

Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można zmienić, a zajmuje to około 15 minut.
Gramofon to konstrukcja dwustanowiskowa.Przyjmuje system serwomechanizmów do obracania i indeksowania formularza transferu.
Pozwól trzem drutom nawinąć się jednocześnie.
Wrzeciono główne jest sterowane przez serwomotor.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Roboczą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i pęknięć drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zatopionego oprzyrządowania, prędkość zatopionego oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y chwytaka drutu i przecinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.

(4) Profil OEM/ODM

Wykorzystując w pełni doświadczonych inżynierów, wykwalifikowanych specjalistów, doskonały sprzęt, ścisłą kontrolę procesu produkcyjnego i szeroką sieć serwisową, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanych rozwiązań do produkcji silników elektrycznych.Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się doskonałą reputacją wśród klientów za to trwałe, niezawodne działanie, rozsądną cenę i dobrą obsługę posprzedażną.

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, SMT zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletnego projektu pod klucz.
