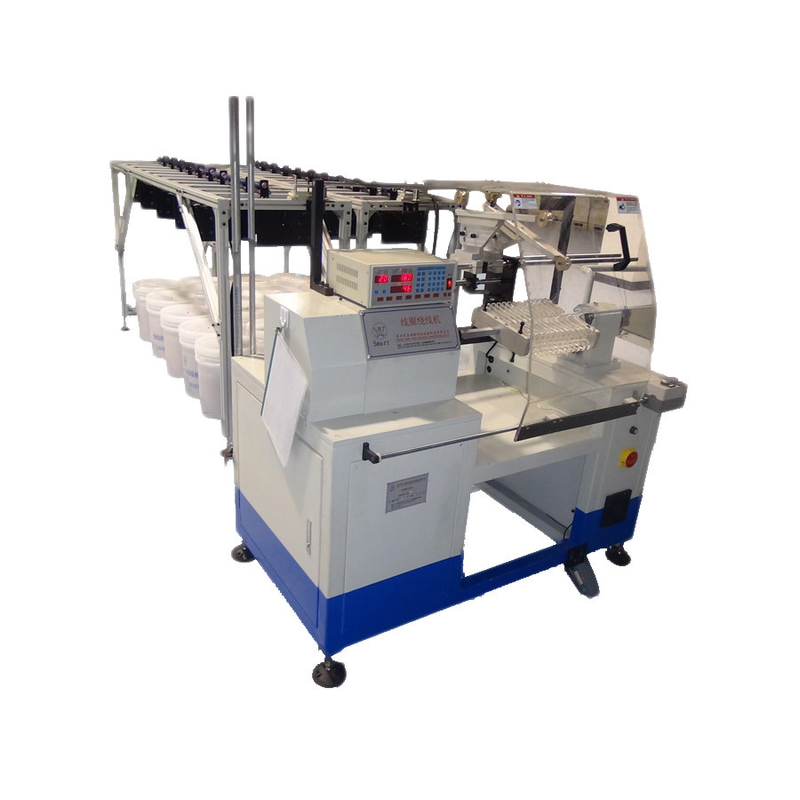

Półautomatyczna nawijarka stojana 220V 2.2Kw do rozruszników samochodowych

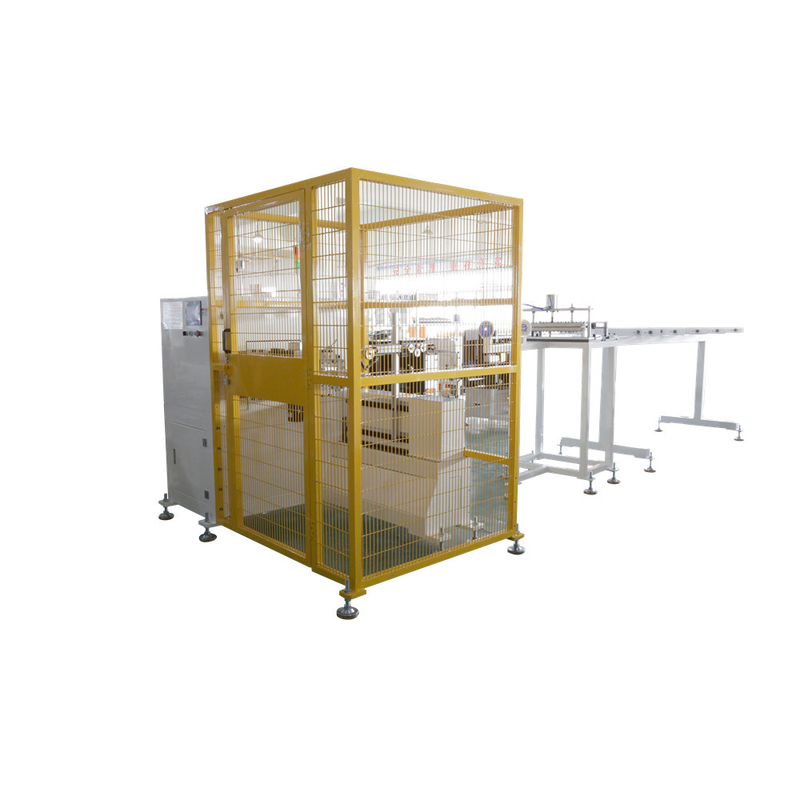

SMT - Automatyczna maszyna do nawijania stojana R650 do stojana rozrusznika samochodowego

1. Zastosuj specjalny kontroler, aby zrealizować funkcję automatycznego nawijania, automatycznego układania, krzyżowania szczelin, automatycznego przechodzenia przez rurkę woskową i ustawiania wyjścia itp.
2. Maszyna ta nadaje się do nawijania cewek do silników dużej mocy.
3. Przyrząd może się automatycznie wysuwać i chować, dlatego nie ma potrzeby wyjmowania przyrządu po wyjęciu gotowej cewki, co pozwala zmniejszyć nakład pracy i poprawić wydajność.
4. Może produkować cewki o różnych wymiarach, które są przeznaczone do stojana o tym samym rozmiarze serii, poprzez regulację przyrządu, a napięcie jest regulowane.

(1) Główny parametr techniczny

(2) Kroki obsługi tej maszyny

Wydajność produkcji tej maszyny
Około 1000 sztuk/8 godzin, to tylko przybliżony pomysł, zależy od liczby szczelin wirnika i liczby zwojów.
Załaduj wirnik na wahadło ręcznie, naciśnij przycisk START, wahadło dostarczy wirnik do pozycji nawijania i automatycznego nawijania, indeksowania i cięcia drutu, po zakończeniu wahadło wyjmie gotowy wirnik z pozycji nawijania, operator rozładuje gotowy wirnik, jeden cykl jest zakończony.

(3) Główna funkcja i charakterystyka maszyny

Przyrząd do nawijania: każda maszyna ma jeden zestaw przyrządów do nawijania i trzy pionowe formy nawijania.
Cały zestaw przyrządów można zmienić, a zajmuje to około 15 minut.
Obrotnica ma strukturę dwóch stacji. Wykorzystuje system serwo do obracania i indeksowania formy transferowej.
Umożliwia jednoczesne nawijanie trzech drutów.
Główne wrzeciono jest sterowane przez silnik serwo. Dokładność liczby zwojów cewki wynosi ±1 zwój.
Prędkość obrotowa robocza może być ustawiona. Maszyna nie ma wyraźnych wibracji i hałasu.
Brak uszkodzeń emalii i pęknięć drutu. Po wyczerpaniu drutu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić liczbę zwojów, prędkość nawijania, wysokość zanurzenia przyrządu, prędkość zanurzenia przyrządu i kierunek nawijania.
Oś X i Y hakownicy i obcinarki drutu przyjmuje system serwo. Może regulować długość drutu mostkowego i drutu doprowadzającego.
Zanurzenie przyrządu przyjmuje system serwo. Maksymalna liczba segmentów zanurzenia przyrządu wynosi 6.

(4) Profil OEM/ODM

Wykorzystując w pełni doświadczonych inżynierów, wykwalifikowanych specjalistów, doskonałe wyposażenie, ścisłą kontrolę procesu produkcyjnego i szeroki zasięg sieci serwisowej, jesteśmy dedykowani do zapewnienia naszym klientom zoptymalizowanego rozwiązania dla produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny cieszą się doskonałą reputacją wśród klientów ze względu na trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, SMT  zapewnia klientom różnego rodzaju doradztwo techniczne w zakresie produkcji silników AC, silników DC, silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how produkcyjny, szkolenie personelu i kompletny projekt pod klucz.

(6) O Smart

Zlokalizowana w Suzhou, pięknym mieście przemysłu, sercu handlu w delcie rzeki Jangcy, firma Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych. Nasze maszyny produkowane w fabryce w Suzhou są głównie stosowane do silników indukcyjnych, takich jak silniki do pralek, silniki do klimatyzatorów, silniki pomp, silniki cewek, silniki trójfazowe, silniki wentylatorów i silniki sprężarek itp.
