Automatyczna maszyna do nawijania cewek stojana silnika elektrycznego i generatora SMT - LR100
Podsumowanie produktu
Automatyczna maszyna do nawijania cewki stojana silnika elektrycznego i generatora do długiego stojana silnika (1) Główne dane techniczne Prędkość nawijania ≤3000r/min Odpowiednia średnica drutu 0,2-1,2 mm Obwód cewki ≤650mm Odpowiednie bieguny silnika 2,4,6,8 Odpowiednie bieguny silnika 2,4,6,8 ...
Atrybuty niestandardowe produktu
maszyna do nawijania cewki wentylatora sufitowego
,maszyna do nawijania cewki silnika elektrycznego
,maszyna do nawijania cewki stojana generatora
Podstawowe właściwości
Nieruchomości handlowe
Opis produktu

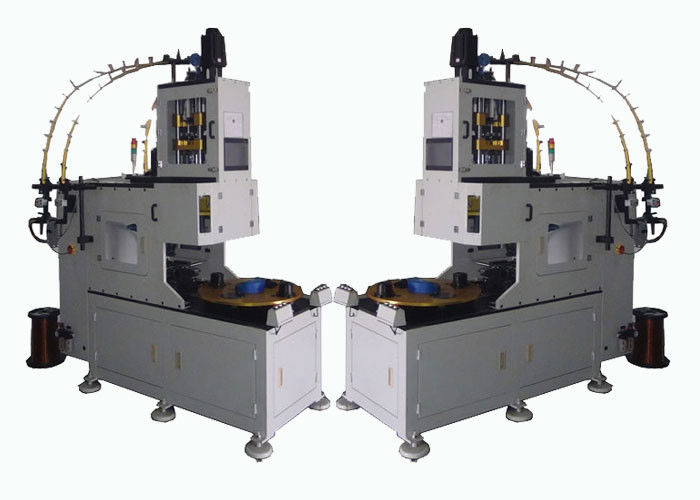

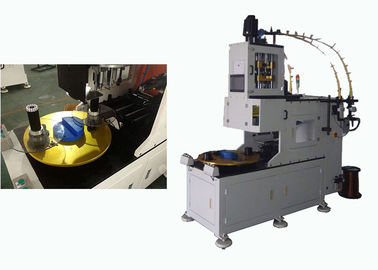

Automatyczna maszyna do nawijania cewki stojana silnika elektrycznego i generatora do długiego stojana silnika
(1) Główne dane techniczne
| Prędkość nawijania | ≤3000r/min |
| Odpowiednia średnica drutu | 0,2-1,2 mm |
| Obwód cewki | ≤650mm |
| Odpowiednie bieguny silnika | 2,4,6,8 |
| Odpowiednie bieguny silnika | 2,4,6,8 |
| Odpowiednia długość przewodu w dół (maks.) | 200mm |
| Kierunek nawijania | Samodzielny wybór |
| Zakres liczenia | 0-9999/Okrąg |
| Średnica widelca muchowego | 300mm |
| Napięcie robocze | Trójfazowy 3PH 380V 50Hz |
| Moc | 7kW |
| Ciśnienie powietrza | 0,6-1 MPa |
| Waga | około 1100 kg |
| Wymiary (dł.×szer.×wys.) | (Dł) 1800X(Szer)1100X(Wys)2200mm |
(2) Aplikacja
Ta maszyna jest odpowiednia do uzwojenia cewek 2-biegunowych, 4-biegunowych i 6-biegunowych.
(3) Główna funkcja i charakterystyka maszyny

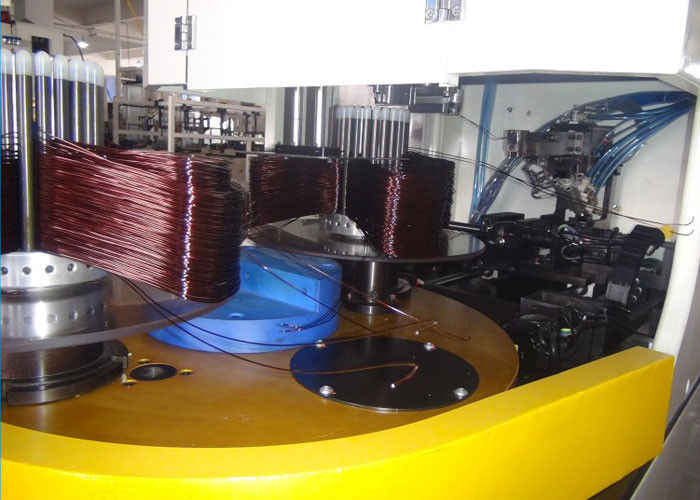

Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem servo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.
(4)Profil OEM/ODM
Korzystając w pełni z doświadczonych inżynierów, zręcznych specjalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiej sieci usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, Nide zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt pod klucz.
(6) O naszej fabryce

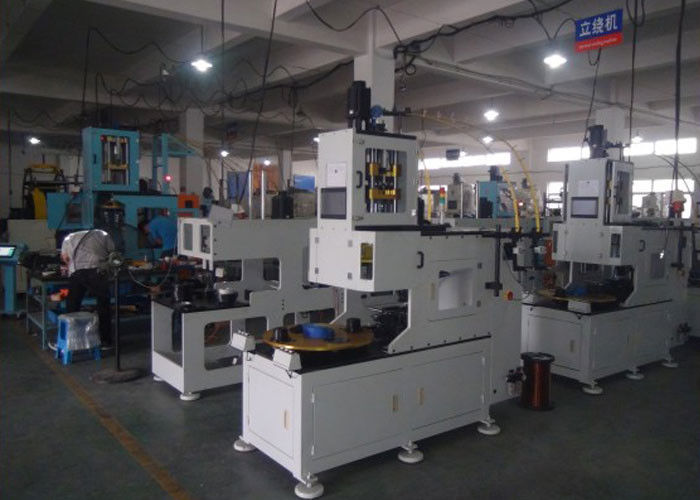

Zlokalizowana w Suzhou, pięknym mieście przemysłowym, centrum handlowym w delcie rzeki Jangcy, firma Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych.Nasze maszyny produkowane w fabryce Suzhou są stosowane głównie do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzacji, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
