Automatyczna maszyna do wiązania stojana / maszyna do nawijania stojana

Opis produktu

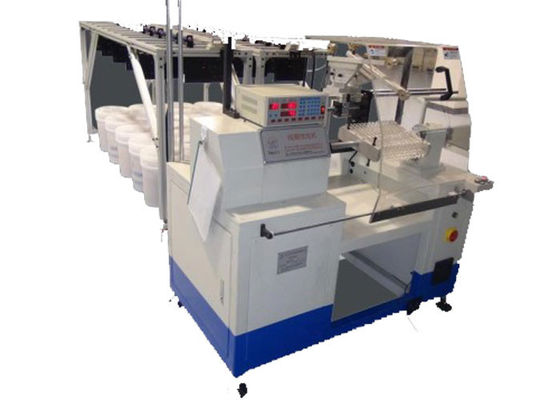

Automatyczna nawijarka stojana wentylatora sufitowego z 2 wrzecionami SMT - R350

Zastosowanie: Specjalna konstrukcja do uzwojenia stojana silnika szeregowego, silnika narzędzi elektrycznych i silnika z zacienionym biegunem prądu przemiennego.

Cechy: Stosuje synchroniczną strukturę połączenia mechanicznego, importowane AC zmienia częstotliwość bezstopniowo regulowaną prędkość, prawidłową pozycję, pneumatyczną formę dociskową i naciśnięcie połączenia elektrycznego, z przyciskiem punktowym, proste debugowanie.

(1)Główny parametr techniczny

(2) kroki operacyjne tego urządzenia

Wydajność produkcyjna tej maszyny
Około 1000 sztuk/8 godzin, to tylko przybliżony pomysł, zależy od liczby gniazd twornika i numeru tury.
Załaduj zworę ręcznie na wahaczu, naciśnij przycisk START, wahadło przeniesie zworę do pozycji nawijania, a automatyczne nawijanie, indeksowanie i cięcie drutu, po zakończeniu, wahadło wyjmie gotową zworę z pozycji nawijania, operator wyładuje gotową zworę , jeden cykl jest zakończony.

(3) Główna funkcja i charakterystyka maszyny

Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem servo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.

(4)Profil OEM/ODM

Korzystając w pełni z doświadczonych inżynierów, zręcznych specjalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiej sieci usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.

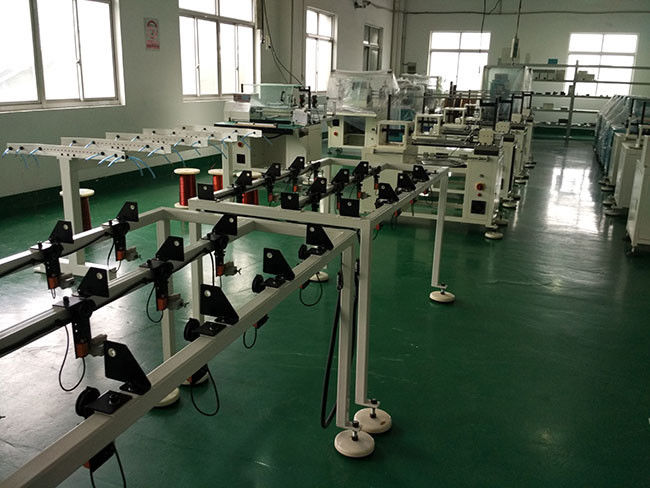

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości SMT zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt pod klucz.

(6) O nas

Produkty są stosowane głównie w nowych silnikach samochodowych, serwomotorach, generatorach, silnikach trójfazowych, silnikach pomp, silnikach sprężarek, silnikach urządzeń gospodarstwa domowego i innych silnikach indukcyjnych.Jako światowy lider mamy oczywiste zalety w montażu rdzenia stojana i wirnika, izolacji żłobków, automatycznego nawijania, automatycznego wkładania, automatycznego utrwalania, automatycznej impregnacji żywicą i innych technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.

Łącząc wieloletnie doświadczenie i pomysł na projekt, aby starać się jak najlepiej spełnić wymagania produkcyjne klienta, możemy zapewnić różne opcje, takie jak półautomatyczna linia produkcyjna, automatyczna linia produkcyjna i bezzałogowy system produkcyjny itp. Nasz wysokiej jakości i wydajny zespół zawsze zapewniamy optymalny projekt, wsparcie techniczne i proces produkcyjny, produkujemy wysokiej jakości sprzęt i wykonujemy serwis posprzedażowy na czas dla klientów.Mamy szczerą nadzieję na nawiązanie i utrzymanie długotrwałego kontaktu i współpracy z nowymi i starymi klientami w celu dzielenia się najnowszymi osiągnięciami technicznymi w branży maszyn do produkcji samochodów.
