Automatyczny trójfazowy elektryczny silnik cewki uzwojenia silnika Motor Stator Assembly

Automatyczna trójfazowa maszyna do montażu stojana silnika

(1) Profil linii produkcyjnej

Ta linia do produkcji stojanów silników trójfazowych jest szeroko stosowana w produkcji stojanów silników trójfazowych.Ta linia produkcyjna stojana obejmuje kilka maszyn, takich jak maszyna do wkładania papieru, maszyna do nawijania cewek, maszyna do wkładania uzwojenia cewek, maszyna do sznurowania i maszyna do formowania.Każda maszyna w tej linii produkcyjnej stojana jest samodzielna, tymczasem może być również połączona z przenośnikiem.

Proces pracy będzie następujący.
Wstawianie papieru stojana ---- uzwojenie cewki --- wkładanie cewki ---- formowanie cewki ---- sznurowanie --- ostateczne formowanie.

Maszyna do wkładania papieru stojana służy do wkładania papieru do gniazda stojana.Proces formowania, wkładania i cięcia papieru odbywa się maszynowo.Forma formująca może być dostosowana do różnych rozmiarów stojana.

Maszyna do nawijania cewki stojana, może nawijać cewki do postaci uzwojenia.Tryb nawijania, taki jak automatyczne pomijanie, automatyczne cięcie i automatyczne indeksowanie, może być zakończony sukcesywnie, parametr można ustawić w interfejsie człowiek-maszyna.

Maszyna do wkładania uzwojenia cewki może automatycznie wstawić cewkę stojana i klin do gniazda stojana.Zmniejsza nakład pracy i poprawia wydajność i dokładność. Ta maszyna nadaje się do materiału z rolki klinowej z folii poliestrowej o stałej grubości i stałej szerokości (wymiar szerokości i grubości jest dostarczany przez klienta).W przypadku drutu zarówno drut miedziany, jak i drut ałunowy są w porządku.

Maszyna do sznurowania jest sterowana przez PLC.Można ustawić różne tryby sznurowania, takie jak sznurowanie szczelinowe, sznurowanie interwałowe i fantazyjne sznurowanie.Zmiana oprzyrządowania jest szybka i wygodna.Istnieją sznurowarki pojedyncze, sznurowarki dwustanowiskowe i sznurowarki poziome.

Maszyna do formowania służy do formowania kręgów.Przed zasznurowaniem cewka stojana powinna wykonać jednokrotne formowanie, ponieważ może być lepiej wykonać sznurowanie.Po zasznurowaniu cewka stojana powinna wykonać ostateczne formowanie.Zdolność produkcyjna ≤14s/zestaw (z wyłączeniem czasu załadunku/rozładunku)

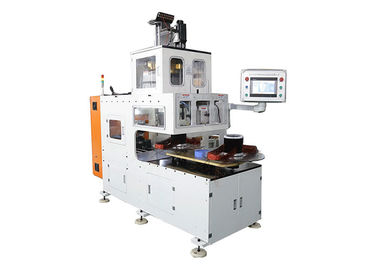

Pionowa maszyna do nawijania cewek stojana jest rodzajem jednogłowicowej i dwustanowiskowej automatycznej nawijarki;automatyczne włożenie cewki do dawnego transferu;szczególnie odpowiedni do wysokiego współczynnika wypełnienia szczelin, mały stojan z karbem;tryby nawijania takie jak automatyczne pomijanie, automatyczne cięcie i automatyczne indeksowanie mogą być zakończone sukcesywnie w czasie;parametr można ustawić w interfejsie człowiek-maszyna, napięcie uzwojenia jest regulowane;uzyskać ciągłą/nieciągłą drogę uzwojenia i spotyka się z 2 biegunami, 4 biegunami i 6 biegunami uzwojenia cewek,
