Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | SMT |
Orzecznictwo: | ISO9001/SGS |
Numer modelu: | SMT-DR08 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Pudełko ze sklejki lub po prostu spełniaj swoje wymagania. |
Czas dostawy: | 5 - 7 tygodni |
Zasady płatności: | T/T, L/C |
Możliwość Supply: | 1 szt. / 5 - 7 tygodni |
Nazwa: | Automatyczna maszyna do nawijania cewek do silnika prądu przemiennego wirnika i stojana / wyprodukow | Kolor: | biały |
---|---|---|---|
Prędkość bez obciążenia: | ≤1500r/min | Lotnik: | 200mm |
Numer przelewu: | 2-6 sztuk | Zasilacz: | 220v/50/60Hz 0,75 kW |
Waga: | 850 kg | Wymiar: | (L)1500*(W)1200*(H)2100mm |
Kręta głowa: | 8 sztuk | Ciśnienie powietrza: | ≥0,45 MPa |
Odległość transferu: | ≥170mm | ||
High Light: | maszyna do nawijania cewki silnika elektrycznego,maszyna do nawijania wentylatora sufitowego,automatyczna maszyna do nawijania cewek ODM |

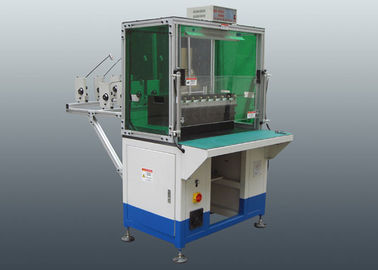

Automatyczna maszyna do nawijania cewek do silnika prądu przemiennego wirnika i stojana ODM / OEM SMT-DR08
(1) główny parametr techniczny
Model | DR08 |
Średnica przewodu | 0,08-0,8 mm |
Prędkość bez obciążenia | ≤3000r/min |
Kręta głowa | 8 sztuk |
Średnica ramy | 20-120mm |
Maksymalna odległość transferu | ≤250mm |
Ciśnienie powietrza | ≥0,4 MPa |
Zasilacz | 220 V/50/60 Hz 0,75 kW |
Waga | 850 kg |
Wymiar | (L)1500*(W)1200*(H)2100mm |
(2)Etapy działania tej maszyny!
Około 1000 sztuk/8 godzin, to tylko przybliżony pomysł, zależy od liczby gniazd twornika i numeru tury.
Załaduj zworę ręcznie na wahaczu, naciśnij przycisk START, wahadło przeniesie zworę do pozycji nawijania, a automatyczne nawijanie, indeksowanie i cięcie drutu, po zakończeniu, wahadło wyjmie gotową zworę z pozycji nawijania, operator wyładuje gotową zworę , jeden cykl jest zakończony.
(3) Główna funkcja i charakterystyka maszyny
Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem servo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.
(4)Profil OEM/ODM
Korzystając w pełni z doświadczonych inżynierów, zręcznych specjalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiej sieci usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości SMT zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt pod klucz.
(6) O inteligentnym
Suzhou Smart Motor Equipment Manufacturing Co., Ltd., założona w 2010 r., oraz Alliance Automation (Suzhou) Ltd., filia w Chinach firmy Alliance Winding Equipment, Inc. założonej w 1947 r. W oparciu o wieloletnie doświadczenie AWE w zakresie badań i rozwoju oraz technologii, SMT Alliance integruje projektowanie technologii, produkcję, zarządzanie i marketing w celu osiągnięcia uzupełniających się korzyści i wspólnego rozwoju.
Produkty są stosowane głównie w nowych silnikach samochodowych, serwomotorach, generatorach, silnikach trójfazowych, silnikach pomp, silnikach sprężarek, silnikach urządzeń gospodarstwa domowego i innych silnikach indukcyjnych.Jako światowy lider mamy oczywiste zalety w montażu rdzenia stojana i wirnika, izolacji żłobków, automatycznego nawijania, automatycznego wkładania, automatycznego utrwalania, automatycznej impregnacji żywicą i innych technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.
