Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | SMT |
Orzecznictwo: | ISO9001 / SGS |
Numer modelu: | SMT-WR100 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Drewniana obudowa odpowiednia do transportu morskiego. |
Czas dostawy: | 44-78 dni |
Zasady płatności: | T/T, L/C |
Możliwość Supply: | 1 szt. / 44-77 dni |
Nazwa: | Klimatyzator Maszyna do nawijania cewki silnika / Maszyna do nawijania stojana | Lotnik: | 200mm |
---|---|---|---|
Numer przelewu: | 2-6 sztuk | Zasilacz: | 220 V/50/60 Hz 1,5 kW |
Kręta głowa: | 2 | Ciśnienie powietrza: | 0,6-0,7 MPa |
Średnica przewodu: | 0,15-0,9 mm | Waga: | 860 kg |
High Light: | maszyna do nawijania cewki silnika elektrycznego,maszyna do nawijania wentylatora sufitowego,maszyna do nawijania stojana 1 |

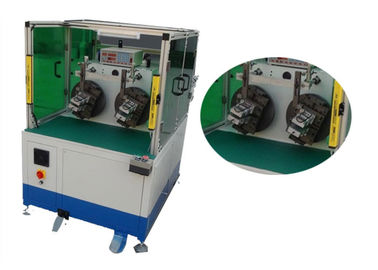

Maszyna do nawijania stojana 1,5 kW / Maszyna do nawijania cewki silnika klimatyzatora
1. Maszyna powinna być zainstalowana w środowisku o czystym powietrzu i odpowiedniej wilgotności.
2. Silnik krokowy powinien być czysty, unikać uderzenia twardymi przedmiotami.
3. Regularne smarowanie.Ta maszyna przyjmuje importowany system smarowania;napełnij zbiornik oleju 40 # oleju.Przez otwór widokowy można ocenić, czy potrzebuje tankowania, czy nie.
4. Krytyczna część maszyny przyjmuje importowane, precyzyjne, pyłoszczelne łożyska, zwykle nie trzeba ich konserwować.Jeśli nie może obracać się płynnie lub jest zatkany, należy wymienić łożyska.
5. Wszystkie cylindry są bezolejowymi rodzajami smarowania, zwykle nie trzeba dodawać oleju do rozpylacza oleju, podczas gdy trzeba napełnić filtr wodą.
6. Przełącznik magnetyczny na korpusie cylindra i przełączniki zbliżeniowe na maszynie nie wymagają regulacji.
7. Nie uderzaj, nie uderzaj, nie przebijaj ani nie naciskaj z dużą siłą ekranu dotykowego PLC i ramy.
(1) Informacje o głównej maszynie
Model | WR100 |
Średnica przewodu | 0,15-0,8 mm |
Prędkość obrotowa | 800 obr/min |
Kręta głowa | 2 szt. |
Średnica huśtawki | 250mm |
Maks.odległość uzwojenia | 160mm |
Ciśnienie powietrza | 0,4-0,7 MPa |
Zasilacz | 220 V/50/60 Hz 1,5 kW |
MOQ | 1 sztuk |
Wymiar | (Dł)1050*(Sz)1800*(Wys)1500mm |
(2)Etapy działania tej maszyny!
Wydajność produkcyjna tej maszyny
Około 1000 sztuk/8 godzin, to tylko przybliżony pomysł, zależy od liczby gniazd twornika i numeru tury.
Załaduj zworę ręcznie na wahaczu, naciśnij przycisk START, wahadło przeniesie zworę do pozycji nawijania, a automatyczne nawijanie, indeksowanie i cięcie drutu, po zakończeniu, wahadło wyjmie gotową zworę z pozycji nawijania, operator wyładuje gotową zworę , jeden cykl jest zakończony.
(3) Główna funkcja i charakterystyka maszyny
Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem servo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.
(4)Profil OEM/ODM
Korzystając w pełni z doświadczonych inżynierów, zręcznych specjalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiej sieci usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości SMT zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt pod klucz.
Produkty są stosowane głównie w nowych silnikach samochodowych, serwomotorach, generatorach, silnikach trójfazowych, silnikach pomp, silnikach sprężarek, silnikach urządzeń gospodarstwa domowego i innych silnikach indukcyjnych.Jako światowy lider mamy oczywiste zalety w montażu rdzenia stojana i wirnika, izolacji żłobków, automatycznego nawijania, automatycznego wkładania, automatycznego utrwalania, automatycznej impregnacji żywicą i innych technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.
